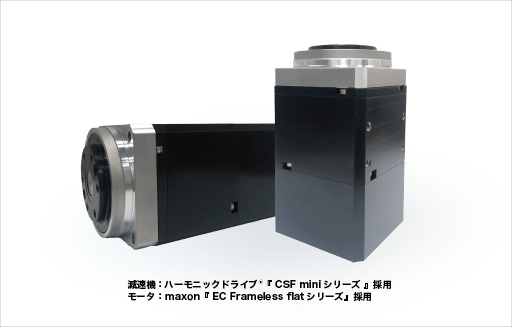

Buildit© Actuator



2020年3月販売開始



本製品は、減速機、クロスローラベアリング、多回転対応エンコーダ、
モータ、ブレーキ、サーボドライバが内臓されている
『コンパクトサイズのオールインワン・アクチュエータ』です。
各種駆動部品群を測定・調達し、
それらを結合するための設計と製造コストが削減できます。

Buildit Actuator


製品の特徴



各種駆動部品群が一体になっているため、
本製品とホスト(パソコン)、電源を接続いただくだけの
シンプルな構成で使用できます。また、ディジーチェーンで配線もシンプルにできます。
Pythonライブラリ、GUIツールをご提供いたします。

電流・位置・速度のPythonサンプルコード公開中!
>> Pythonサンプルコードを見る



Buildit Actuatorの配線構成

Buildit ActuatorのPythonライブラリとGUIツール


Buildit Actuatorの製品ラインアップ


仕様

  • 型番

    BA-70-100-HD

  • 寸法

    61mm x 61mm x 124mm

  • 重量

    1100g

  • 制御モード

    電流制御、速度制御、位置制御

  • ブレーキ

    保持用ブレーキ(制動不可)

  • 温度

    0℃~40 ℃

  • 湿度

    80%RH 以下、ただし結露なきこと

  • 通信形式

    RS485(オリジナルコマンド方式)

  • 通信電圧

    3.3V

  • 通信速度

    115200bps

  • 通信方向

    半二重通信

  • 電源電圧

    24V ± 5%

  • 定格消費電流

    3A

  • 減速比

    100

  • 定格回転数

    30rpm

  • 定格トルク

    6Nm

  • 停動トルク

    20Nm

  • 出力軸の
    許容モーメント荷重

    40Nm

  • バックラッシ

    20arcsec



Buildit Actuator図面

>> 仕様と図面のPDFをダウンロードする >> α版製品の使用事例を見る

>> スタートアップガイド
